سیم کشی لاین نوری یکی از مراحل مهم در اجرای سیستمهای نور خطی است که برای اتصال صحیح نوار LED، پروفیل آلومینیومی، درایور یا منبع تغذیه، کلید و برق ورودی انجام میشود. برخلاف ظاهر ساده لاین نوری، انتخاب سیم مناسب، تعیین ولتاژ سیستم، محاسبه توان، رعایت قطبهای مثبت و منفی و توجه به افت ولتاژ در مسیرهای طولانی، همگی روی عملکرد نهایی سیستم تأثیر دارند. در این مقاله، نحوه سیمکشی لاین نوری، اتصال نوار LED به درایور، انتخاب کابل، روش تغذیه مسیرهای کوتاه و بلند و اشتباهات رایج را بررسی میکنیم تا بدانید سیم کشی لاین نوری چگونه باید طراحی و اجرا شود.

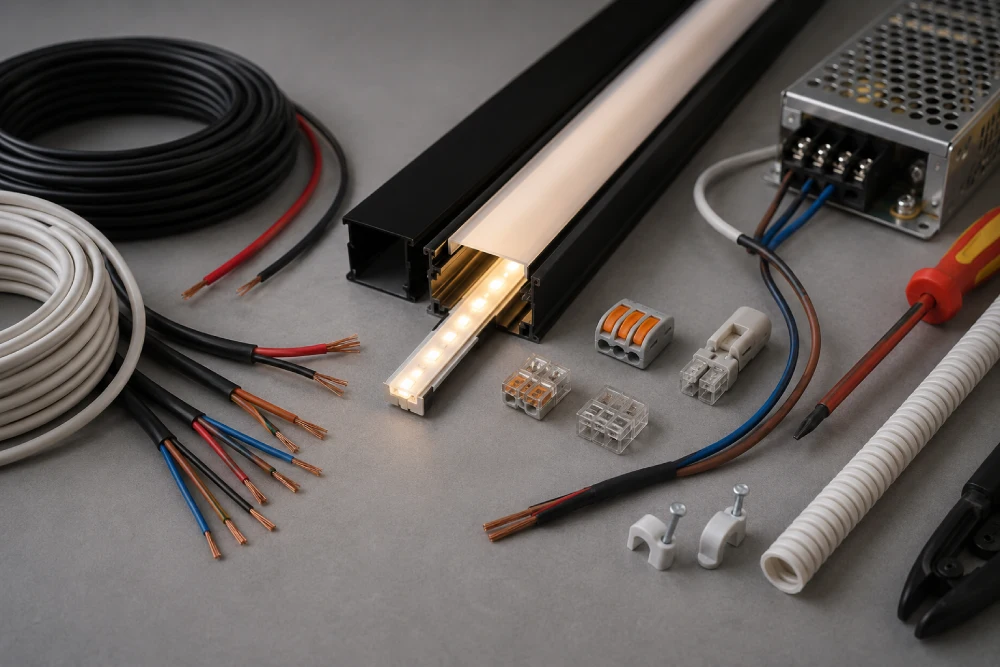

سیم کشی لاین نوری شامل چه بخشهایی است؟
یک سیستم نور خطی LED از چند بخش اصلی تشکیل میشود:
- برق ورودی
- کلید یا سیستم کنترل
- درایور یا منبع تغذیه
- سیمهای رابط
- نوار LED
- پروفیل آلومینیومی
- دیفیوزر
پروفیل لاین نوری آلومینیومی وظیفه نگهداری نوار LED و کمک به دفع حرارت آن را دارد و بهطور مستقیم وظیفه انتقال برق را بر عهده ندارد.
در سیستمهای رایج، برق شهری ابتدا به ورودی درایور میرسد. درایور برق ورودی را به ولتاژ مناسب نوار LED تبدیل میکند و سپس خروجی آن به نوار LED متصل میشود.
بنابراین یکی از مهمترین نکات این است که نوار LED نباید مستقیماً به برق شهری متصل شود؛ مگر اینکه محصول مشخصاً برای اتصال مستقیم به برق شهر طراحی شده باشد و دستورالعمل سازنده چنین اتصالی را تأیید کند.
نوع درایور باید با ولتاژ نوار LED هماهنگ باشد. برای مثال، اگر نوار LED برای سیستم 24 ولت طراحی شده باشد، منبع تغذیه باید خروجی مناسب همان سیستم را داشته باشد.
نقشه کلی سیم کشی لاین نوری
ساختار کلی یک سیستم ساده را میتوان به این شکل در نظر گرفت:
برق شهری → کلید/کنترلر → درایور → نوار LED
در این ساختار، درایور نقش واسط میان برق ورودی و LED را دارد. برق ورودی به بخش AC درایور متصل میشود و خروجی DC درایور به ترمینالهای مثبت و منفی نوار LED میرسد. اگر سیستم دارای دیمر یا کنترلر باشد، این قطعه نیز بر اساس نوع سیستم در مسیر مناسب قرار میگیرد.
نکته مهم این است که ترتیب اتصال تجهیزات باید بر اساس نقشه و دستورالعمل همان محصول تعیین شود. طراحی سیستمهای 12 ولت، 24 ولت، RGB یا سیستمهای هوشمند میتواند با یکدیگر متفاوت باشد.
در پروژههای ساختمانی نیز باید سیمکشی پیش از بستهشدن سقف کناف، دیوار یا سایر پوششها برنامهریزی شود. این کار باعث میشود مسیر کابلها مخفی باشد و در آینده نیز امکان دسترسی به تجهیزات اصلی وجود داشته باشد.
انتخاب ولتاژ مناسب برای لاین نوری
یکی از اولین مواردی که در سیم کشی لاین نوری باید مشخص شود، ولتاژ کاری LED است. نوارهای LED در ولتاژهای مختلف تولید میشوند و نمیتوان یک منبع تغذیه را برای همه آنها استفاده کرد. مشخصات ولتاژ روی خود نوار LED، بستهبندی یا اطلاعات فنی محصول درج میشود. برای نمونه، نوارهای LED 12 ولت و 24 ولت هر دو کاربرد گستردهای دارند، اما تجهیزات و نحوه طراحی مدار آنها یکسان نیست.
در مسیرهای طولانی، سیستمهای 24 ولت در بسیاری از کاربردها میتوانند مزیت کاهش جریان نسبت به سیستم مشابه 12 ولت داشته باشند؛ البته انتخاب نهایی باید بر اساس مشخصات نوار، طول مسیر و طراحی پروژه انجام شود. هرگز نباید صرفاً بر اساس ظاهر نوار LED، ولتاژ آن را حدس زد. استفاده از ولتاژ نامناسب میتواند باعث عملکرد نادرست یا آسیب به LED شود.
چگونه توان درایور را محاسبه کنیم؟
توان درایور باید با توان کل نوار LED هماهنگ باشد. اگر توان مصرفی نوار LED بر حسب وات بر متر مشخص شده باشد، میتوان توان تقریبی موردنیاز را از رابطه زیر به دست آورد:
توان کل = توان مصرفی هر متر × طول نوار
برای مثال، اگر یک نوار LED توان مصرفی 10 وات بر متر داشته باشد و 5 متر از آن استفاده شود:
10 × 5 = 50 وات
در این حالت، درایور باید توان کافی برای تأمین این بار را داشته باشد. بهتر است منبع تغذیه دقیقاً در مرز حداکثر ظرفیت خود کار نکند و با توجه به مشخصات سازنده، حاشیه مناسبی برای ظرفیت آن در نظر گرفته شود. البته در پروژههای واقعی باید مشخصات کامل نوار LED، شرایط محیطی و توصیه سازنده بررسی شود. در صورت استفاده از چند مسیر لاین نوری، توان همه مسیرهایی که از یک درایور تغذیه میشوند باید در محاسبه لحاظ شود.
سیم مناسب برای لاین نوری چه ویژگیهایی دارد؟
انتخاب سیم به جریان عبوری، طول مسیر، ولتاژ سیستم و شرایط نصب بستگی دارد. در مدارهای LED ولتاژ پایین، افزایش طول سیم میتواند باعث افت ولتاژ شود. هرچه جریان بیشتر و مسیر طولانیتر باشد، انتخاب سطح مقطع مناسب اهمیت بیشتری پیدا میکند. بنابراین نمیتوان برای تمام پروژهها یک سایز سیم ثابت پیشنهاد کرد.
برای مسیرهای کوتاه و جریان پایین ممکن است سیم با سطح مقطع کوچکتر کافی باشد، اما در مسیرهای طولانی یا سیستمهای پرتوان باید محاسبه دقیقتری انجام شود. همچنین کیفیت عایق سیم و سازگاری آن با محل نصب باید بررسی شود. کابلکشی داخل سقف کاذب، کابینت، محیط مرطوب یا فضاهای تجاری ممکن است الزامات متفاوتی داشته باشد. در بخش برق شهری نیز انتخاب کابل، حفاظت مدار و نحوه اتصال باید مطابق مقررات برق ساختمان و توسط فرد متخصص انجام شود.
افت ولتاژ در سیم کشی لاین نوری چیست؟
افت ولتاژ یکی از مهمترین مشکلات احتمالی در مسیرهای طولانی LED است. وقتی جریان الکتریکی از یک سیم عبور میکند، مقاومت سیم باعث افت بخشی از ولتاژ میشود. اگر افت ولتاژ بیش از حد باشد، ممکن است روشنایی LED در انتهای مسیر نسبت به ابتدای آن کمتر شود. این مشکل در نوارهای LED طولانی بیشتر قابل مشاهده است.
برای کاهش افت ولتاژ میتوان بر اساس طراحی سیستم از روشهایی مانند افزایش سطح مقطع سیم، کوتاهترکردن مسیر تغذیه یا تغذیه نوار از نقاط مناسب استفاده کرد. گاهی نیز بهتر است یک مسیر طولانی به چند بخش تقسیم شود و هر بخش به شکل مناسب تغذیه شود.
نکته مهم این است که محل تغذیه LED باید بر اساس مشخصات فنی همان نوار تعیین شود. نباید صرفاً با اضافهکردن سیم یا اتصال تصادفی چند نقطه، مدار را اصلاح کرد.
سیم کشی لاین نوری در مسیرهای کوتاه
در مسیرهای کوتاه، ساختار مدار سادهتر است. پس از تعیین محل پروفیل و نصب نوار LED، سیم رابط از درایور به نوار LED متصل میشود. در سیستمهای DC باید قطب مثبت و منفی رعایت شود. قبل از اتصال، علامتهای مثبت و منفی روی نوار و خروجی درایور بررسی میشوند. پس از اتصال، سیستم روشن شده و یکنواختی نور بررسی میشود. اگر در یک مسیر کوتاه، بخشی از نوار روشن نشود، باید ابتدا اتصالات، قطبها و سلامت نوار بررسی شوند.
سیم کشی لاین نوری در مسیرهای طولانی
مسیرهای طولانی نیازمند طراحی دقیقتری هستند. افزایش طول نوار LED باعث افزایش جریان مصرفی و احتمال افت ولتاژ میشود. در چنین پروژههایی باید طول هر بخش، توان LED، ولتاژ سیستم، سطح مقطع کابل و ظرفیت منبع تغذیه بررسی شود.
یکی از راهکارهای رایج، تقسیم مسیر به چند بخش و تغذیه مناسب هر بخش است. همچنین محل قرارگیری درایور اهمیت زیادی دارد. اگر درایور بیش از حد از LED فاصله داشته باشد، افت ولتاژ در کابل خروجی نیز میتواند بیشتر شود.
برای پروژههای بزرگ، بهتر است طراحی مدار توسط متخصص برق انجام شود تا جریان، افت ولتاژ، حفاظت و ظرفیت تجهیزات بهصورت دقیق محاسبه شود.
سیم کشی لاین نوری توکار در کناف
در اجرای لاین نوری توکار کناف، سیمکشی باید پیش از بستهشدن نهایی سقف برنامهریزی شود. ابتدا مسیر پروفیل مشخص میشود و سپس مسیر عبور کابل تا محل درایور تعیین میشود. سیمها باید به شکلی قرار بگیرند که بعد از بستهشدن کناف تحت فشار یا آسیب مکانیکی قرار نگیرند. محل درایور نیز بهتر است قابل دسترس باشد. قرار دادن درایور در فضای کاملاً بسته و غیرقابل دسترسی میتواند تعمیرات آینده را دشوار کند. پیش از بتونهکاری و رنگآمیزی نیز باید سیستم روشن شود و تمام مسیرها تست شوند.
اگر مشکلی در LED یا اتصالات وجود داشته باشد، اصلاح آن در این مرحله بسیار سادهتر از زمانی است که سقف کاملاً نهایی شده باشد.
اتصال چند لاین نوری به یک درایور
در برخی پروژهها چند مسیر LED از یک منبع تغذیه استفاده میکنند. در این حالت مجموع توان و جریان موردنیاز تمام مسیرها باید در نظر گرفته شود. اتصال موازی چند مسیر در سیستمهای DC میتواند در شرایط مناسب انجام شود، اما نحوه سیمکشی باید بر اساس مشخصات درایور و نوار LED طراحی شود. نباید چند نوار را بدون محاسبه توان و جریان به یک منبع تغذیه متصل کرد. همچنین بهتر است مسیرهای مختلف به شکلی سیمکشی شوند که در صورت خرابی یک بخش، امکان بررسی و تعمیر آن وجود داشته باشد. در پروژههای بزرگتر، استفاده از چند درایور بهجای یک منبع بسیار بزرگ نیز ممکن است از نظر طراحی و نگهداری مناسبتر باشد.

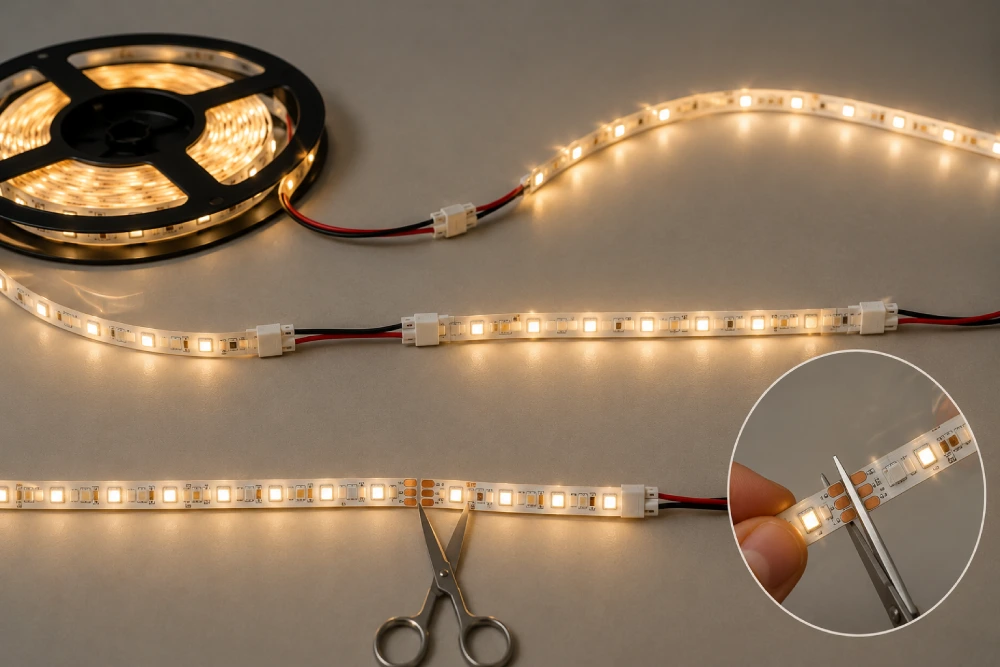

آیا نوار LED را میتوان پشت سر هم وصل کرد؟
بسته به نوع نوار LED و مشخصات فنی آن، امکان اتصال چند قطعه به یکدیگر وجود دارد، اما طول مجاز اتصال سری باید طبق دستورالعمل سازنده رعایت شود.
اتصال تعداد زیادی نوار LED پشت سر هم بدون توجه به محدودیتهای جریان میتواند باعث افت ولتاژ و کاهش روشنایی در بخشهای انتهایی شود.
در بسیاری از پروژهها، بهتر است مسیرهای طولانی به بخشهای کوتاهتر تقسیم شوند و تغذیه هر بخش به شکل مناسب انجام شود.
همچنین محلهای مجاز برش روی نوار LED باید رعایت شوند. برش در نقاط نامناسب میتواند باعث آسیب به مدار نوار شود.
سیم کشی لاین نوری با دیمر
اگر قرار است شدت نور قابل تنظیم باشد، باید از دیمر یا سیستم کنترل سازگار با نوع LED استفاده شود.
در سیستمهای مختلف، دیمر ممکن است در سمت ورودی یا خروجی مدار قرار گیرد و روش اتصال آن یکسان نیست. بنابراین نوع نوار LED، درایور و دیمر باید با یکدیگر سازگار باشند. استفاده از دیمر نامناسب ممکن است باعث چشمکزدن، نویز یا عملکرد نادرست LED شود. اگر هدف استفاده از سیستم هوشمند ساختمان باشد، باید از ابتدا نوع کنترلر و پروتکل موردنیاز در طراحی مدار لحاظ شود.
سیم کشی لاین نوری RGB و چندرنگ
نوارهای RGB نسبت به نوارهای تکرنگ سیمکشی متفاوتی دارند؛ زیرا برای کنترل رنگ از چند کانال استفاده میشود. در این سیستم علاوه بر منبع تغذیه، کنترلر RGB نیز وجود دارد. تعداد سیمها، نوع کنترلر و روش اتصال باید بر اساس مدل دقیق نوار LED مشخص شود. بنابراین نمیتوان نقشه سیمکشی نوار تکرنگ را بدون تغییر برای RGB استفاده کرد.
در پروژههایی که تغییر رنگ یا کنترل هوشمند موردنظر است، بهتر است تجهیزات قبل از اجرای کناف یا سقف انتخاب شوند تا فضای کافی برای نصب کنترلر و تجهیزات مربوطه در نظر گرفته شود.
اشتباهات رایج در سیم کشی لاین نوری
برخی خطاها در سیم کشی لاین نوری میتوانند باعث کاهش کیفیت یا حتی آسیب به تجهیزات شوند. مهمترین آنها عبارتاند از:
- اتصال نوار LED به ولتاژ نامناسب
- انتخاب درایور با توان ناکافی
- رعایتنکردن قطب مثبت و منفی
- استفاده از سیم با سطح مقطع نامناسب
- بیتوجهی به افت ولتاژ
- اتصال بیش از حد نوار LED به یک مسیر
- قرار دادن درایور در محل نامناسب
- پنهانکردن دائمی درایور بدون امکان دسترسی
- تستنکردن سیستم پیش از بستهشدن سقف
- استفاده از اتصالات بیکیفیت
- اجرای سیمکشی برق شهری توسط افراد فاقد تخصص
یکی از مهمترین اشتباهات نیز این است که تمام توجه به خود نوار LED معطوف شود، در حالی که درایور و سیمکشی نیز بخش جداییناپذیر سیستم هستند.
نکات ایمنی در سیم کشی لاین نوری
در بخش برق شهری، ایمنی باید اولویت اصلی باشد. قطع برق پیش از کار روی مدار، استفاده از تجهیزات استاندارد و رعایت مقررات برق ساختمان ضروری است. درایور باید در محیط مناسب و مطابق دستورالعمل سازنده نصب شود و از قرارگیری آن در شرایطی که باعث افزایش بیش از حد دما میشود جلوگیری شود. اتصالات باید محکم و عایقکاری مناسب داشته باشند. در محیطهای مرطوب نیز تجهیزات باید متناسب با شرایط محیطی انتخاب شوند. همچنین اگر اطلاعات کافی درباره برق ساختمان، ولتاژ، جریان و حفاظت مدار ندارید، بهتر است بخش برقکشی توسط برقکار یا تکنسین متخصص انجام شود.
قبل از بستن کناف، سیم کشی را تست کنید
در پروژههایی که لاین نوری داخل کناف اجرا میشود، تست سیستم پیش از بستهشدن کامل سقف اهمیت زیادی دارد. بعد از اتصال درایور و LED، تمام خطوط باید روشن شوند. سپس یکنواختی نور، شدت روشنایی و عملکرد کلید یا کنترلر بررسی شود. اگر یک بخش خاموش باشد یا انتهای مسیر نور کمتری داشته باشد، بهتر است مشکل در همین مرحله برطرف شود. پس از اتمام بتونه، رنگ و نصب دیفیوزر، دسترسی به سیمکشی بسیار دشوارتر خواهد بود. بنابراین یک تست ساده پیش از تکمیل سقف میتواند از هزینه و زمان اضافی در مراحل بعد جلوگیری کند.
جمعبندی
سیم کشی لاین نوری باید بر اساس ولتاژ نوار LED، توان مصرفی، طول مسیر، ظرفیت درایور، سطح مقطع سیم و احتمال افت ولتاژ طراحی شود. ساختار معمول سیستم شامل برق ورودی، کلید یا کنترلر، درایور و نوار LED است و اتصال صحیح هر بخش برای عملکرد ایمن و پایدار اهمیت دارد. در مسیرهای کوتاه، سیمکشی سادهتر است، اما با افزایش طول لاین باید جریان مصرفی، افت ولتاژ و نحوه تغذیه بخشهای مختلف با دقت بیشتری بررسی شود.
در اجرای لاین نوری کناف نیز بهتر است مسیر سیمها و محل درایور پیش از بستهشدن سقف مشخص شوند و سیستم قبل از بتونهکاری و رنگآمیزی بهطور کامل تست شود. انتخاب پروفیل آلومینیومی مناسب نیز در کنار طراحی صحیح مدار اهمیت دارد؛ زیرا پروفیل علاوه بر ایجاد ظاهر یکپارچه، به مدیریت حرارت LED کمک میکند. شرکت صنایع پدیده آلومینیوم با تمرکز بر تولید پروفیلهای آلومینیومی و محصولات مرتبط با نور خطی، میتواند در بخش انتخاب پروفیل مناسب پروژه مورد بررسی قرار گیرد. در نهایت، اگرچه بخش کمولتاژ سیم کشی لاین نوری نسبتاً ساده است، اتصال به برق شهری و طراحی مدارهای پیچیده باید با رعایت استانداردهای ایمنی و توسط فرد متخصص انجام شود.
